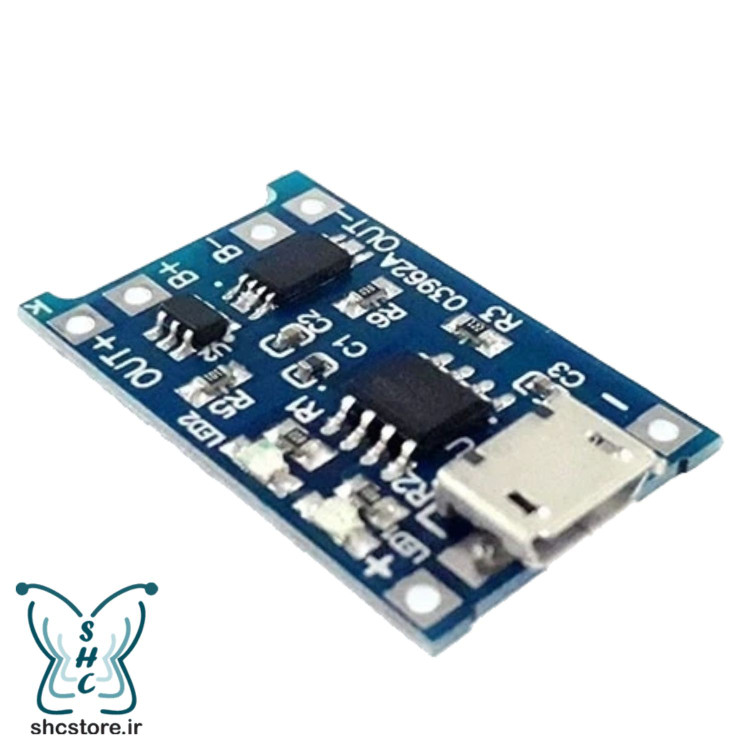

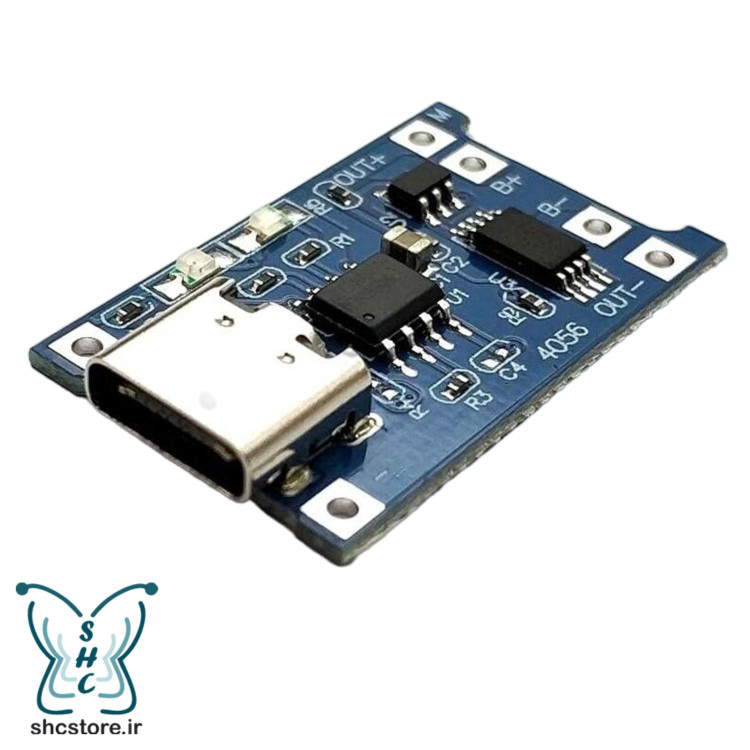

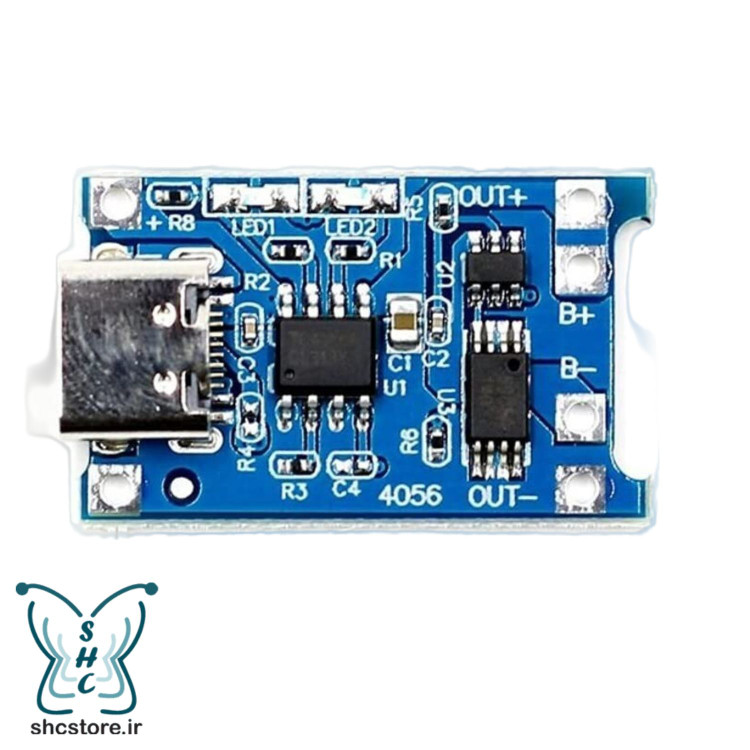

ماژول شارژر باتری 18650 میکرو USB

ماژول شارژر باتری لیتیومی TC4056/TP4056 با MICRO USB همراه با مدار محافظ یک ماژول کاربردی برای شارژ و دشارژ باتری های لیتیومی است . به‌وسیله این ماژول می‌توان یک باتری تک سلول لیتیومی 3.7 ولت مانند 18650 که مدار محافظ داخلی ندارد را با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را نیز کنترل کرد. یک باتری لیتیومی باید به گونه‌ای شارژ شود که با رسیدن ولتاژ به 4.2 ولت، جریان شارژ قطع شود. همچنین دشارژ آن باید به گونه‌ای باشد که با رسیدن ولتاژ باتری به 2.4 ولت، دیگر باتری دشارژ نشود. در غیر این صورت عمر باتری کم شده و باتری آسیب می‌بیند. در طراحی این ماژول از آی سی شارژ TC4056 و آی سی حفاظت DW01 استفاده شده که باعث می‌شود تا باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود. به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت 8205A بر روی یک آمپر تنظیم می‌کند و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به 4.2 ولت عملیات شارژ را قطع می‌کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به 2.4 ولت، جریان بار توسط آی سی DW01 قطع می‌شود تا ولتاژ باتری به کمتر از 2.4 ولت نرسد. در صورتی که ولتاژ باتری وصل شده به ماژول کمتر از 2.9 ولت باشد، ماژول شارژ را با جریانی در حدود 130 میلی آمپر آغاز می‌کند تا زمانی که ولتاژ باتری به 2.9 ولت برسد. سپس جریان شارژ به صورت خطی افزایش می‌یابد.
